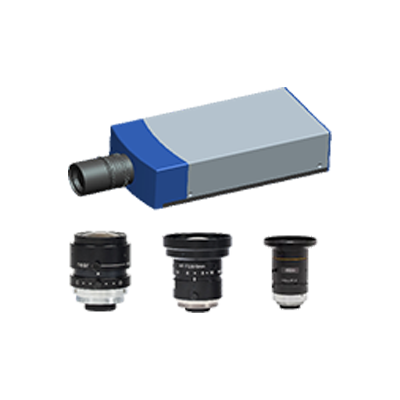

ELDV-A01/ELDV-A02教学版
产品概述：
ELDV系列是基于光的多普勒效应原理
面向教育、科研领域研发的精确测量
目标物体运动状态的高精密仪器
工作原理：
当物体运动时
投射在其表面的激光会发生多普勒频移
ELDV 系列采用光外差检测技术
精确测量激光的多普勒频移
并根据运动速度与激光频移之间的绝对线性关系
得出目标物体的运动速度，进而获取目标物体的运动特性
教学应用：
可开设教学实验10个以上
帮助学生直观地理解多普勒原理、外差检测、微弱信号放大、傅里叶变换、频谱分析、频域滤波等知识点
拓展应用视野，提高动手能力和数据分析能力
教学套件：
配备教学软件、实验指导书、教学课件。
产品特色：
提供多种控制接口（232/485/RJ45）
提供应用层源代码（测量原始数据）
提供激光控制类API接口
提供数据采集类API接口
提供界面友好的操作软件
提供教学实训的配套课程
产品优势：
1、测量距离远
激光具有良好的方向性，传递较远的距离，也能以较高的功率汇聚到被测物表面。
2、动态响应快
携带运动信号的激光传播速度快，可实现实时测量。
3、空间分辨率高
激光光斑面积很小，容易到达微小空间测量点，实现小空间内的运动测量。
4、测量精度高
多普勒测量所采用的公式是一个精确的物理关系式，与被测物的其他特征无关。
5、非接触测量
激光多普勒测量不会改变物体原有的运动状态，测量结果更加准确。
性能参数：
| 项目 | 规格 |
| 激光波长 | 1550nm |
| 工作距离 | 0-5m |
| 频率范围 | DC-50KHz |
| 滤波设置 | 低通、高通、带通滤波设置 |
| 最大线性误差 | 1.00% |
| 速度分辨率 | 10nm/s |
| 位移分辨率 | 1nm |
| 灵敏度 | 1nm |
| 工作温度 | 5℃~40℃ |
| 存储温度 | -10℃~65℃ |
| 尺寸 | 385mm X 252mm X 155mm |
| 供电电源 | 内置锂电池 |
| 数据输出方式 | 有线/无线 |
如需其它配置，可以选择定制，目前提供以下模块的定制服务：
激光波长，如632.8nm
镜头，可以实现不同的工作距离
量程和精度
自动聚焦系统
扫描型系统
备注：定制服务需另外收费
对口专业：
教学实验：
| 实验类型 | 实验项目 |
| 基础型实验 |
激光多普勒原理验证/光速测量 运动参数的激光多普勒测量：速度、位移、加速度 振动方程的激光多普勒测量：振幅、频率、相位 |
| 应用型实验 |
液体流速测量 径向风速测量 旋转机械故障诊断 家用电器质量检测 桥梁挠度远程监测 |
| 创新型实验 |
远距离拾音 水果品质无损检测 面向水空通信的激光多普勒遥感声 机械工件的表面粗糙度/三维轮廓测量 |
示范实验1---运动参数的激光多普勒测量（以匀变速为例）
一、实验目的
1、理解多普勒测速的原理；
2、掌握运动参数的转化关系；
3、理解短时傅里叶变换。

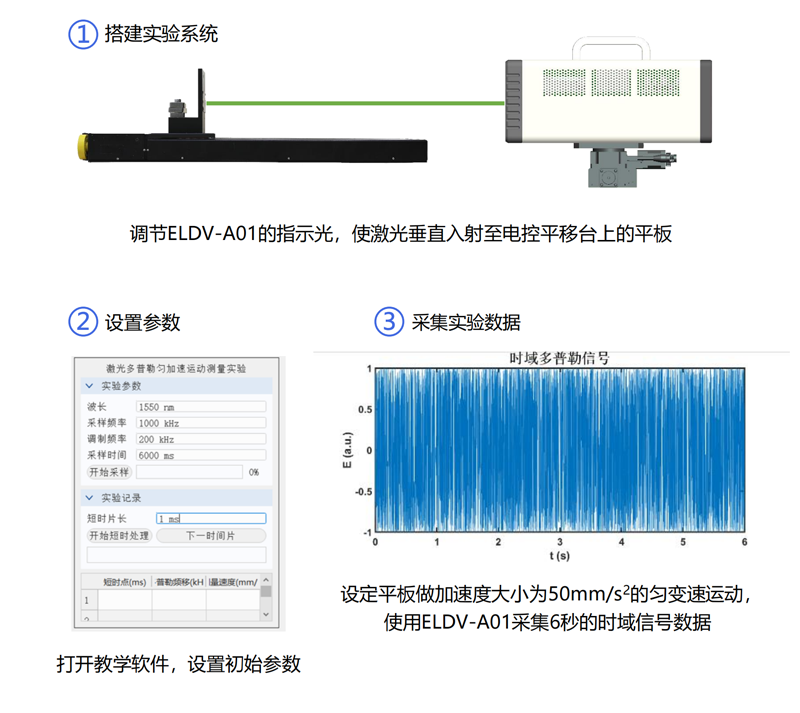

二、实验流程
三、实验结论
本实验基于激光多普勒测速原理完成了匀变速运动的运动参数测量，并且测得的运动曲线与理论运动曲线相符，验证了运动参数的激光多普勒测量的正确性。
示范实验2---运动参数的激光多普勒测量（以匀变速为例）
一、实验目的
1、 理解多普勒测振的原理；
2、 掌握音频信号的表征；
3、 加深短时傅里叶变换的理解。

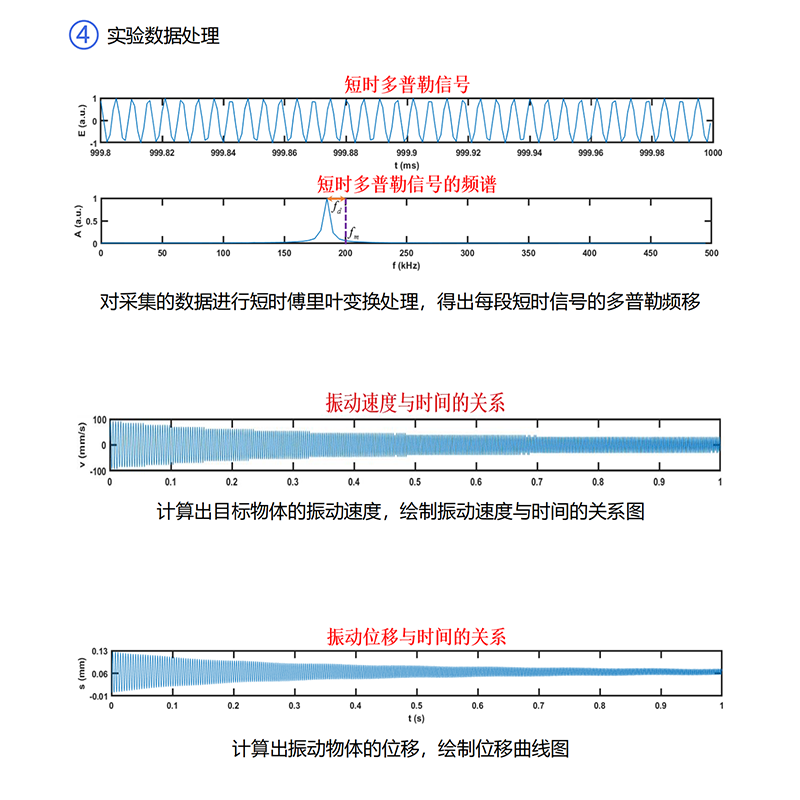

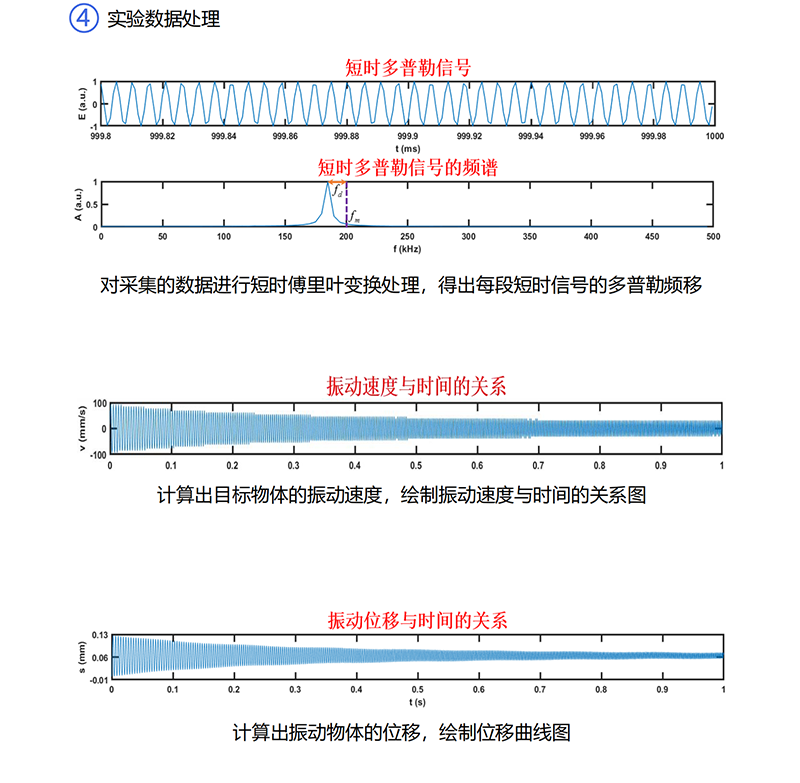

二、实验流程
三、实验结论
本实验基于激光多普勒测振原理完成了线性变频振动的振动方程测量，通过本实验可以加深学生对多普勒效应、外差测量、音频信号表征、短时傅里叶变换等重要知识点的理解，提高学生的动手能力和数据分析能力。

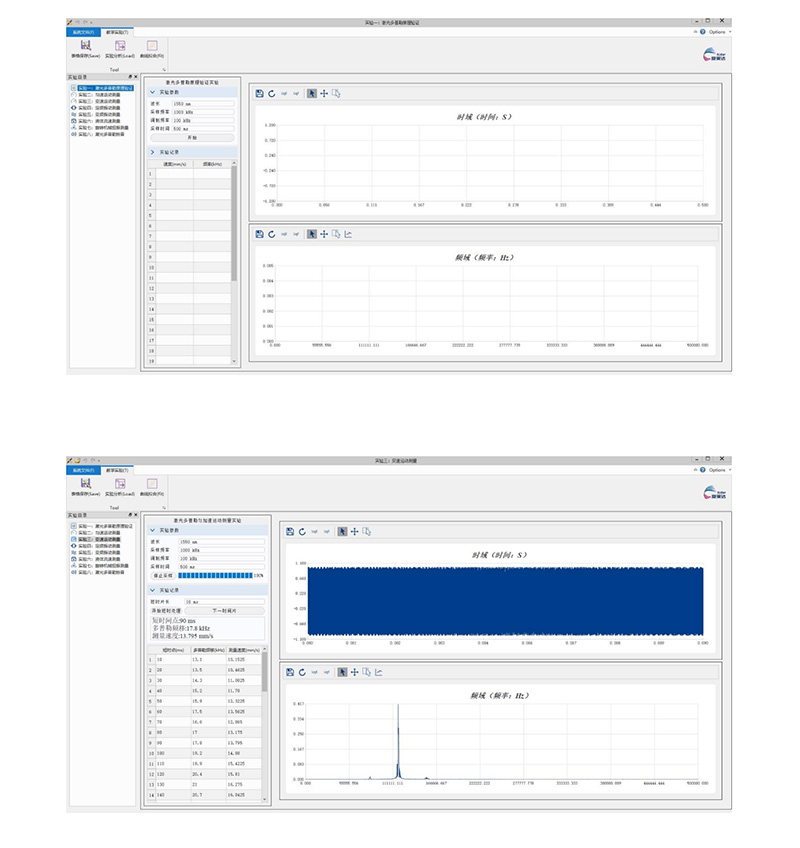

软件界面：

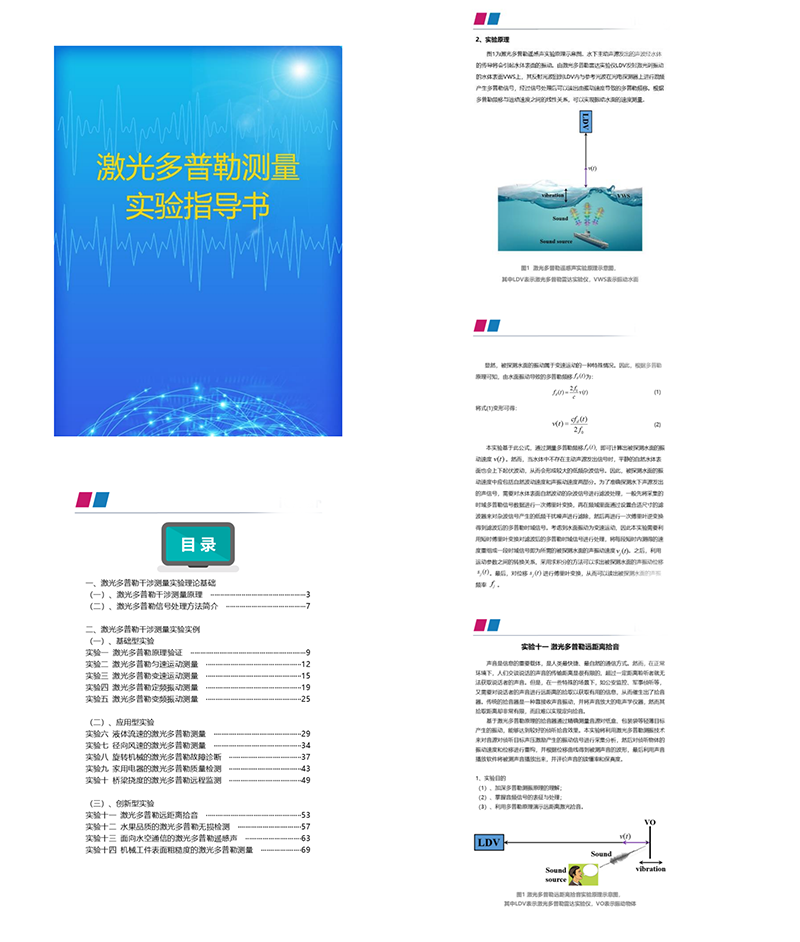

激光多普勒测量实验指导书：

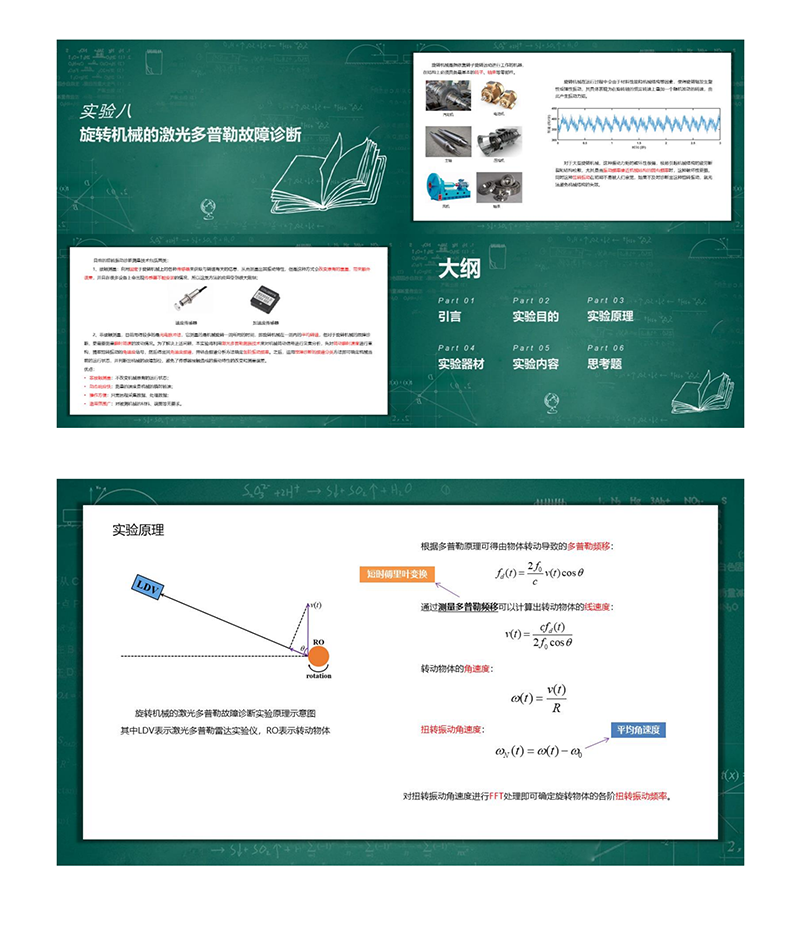

教学课件
